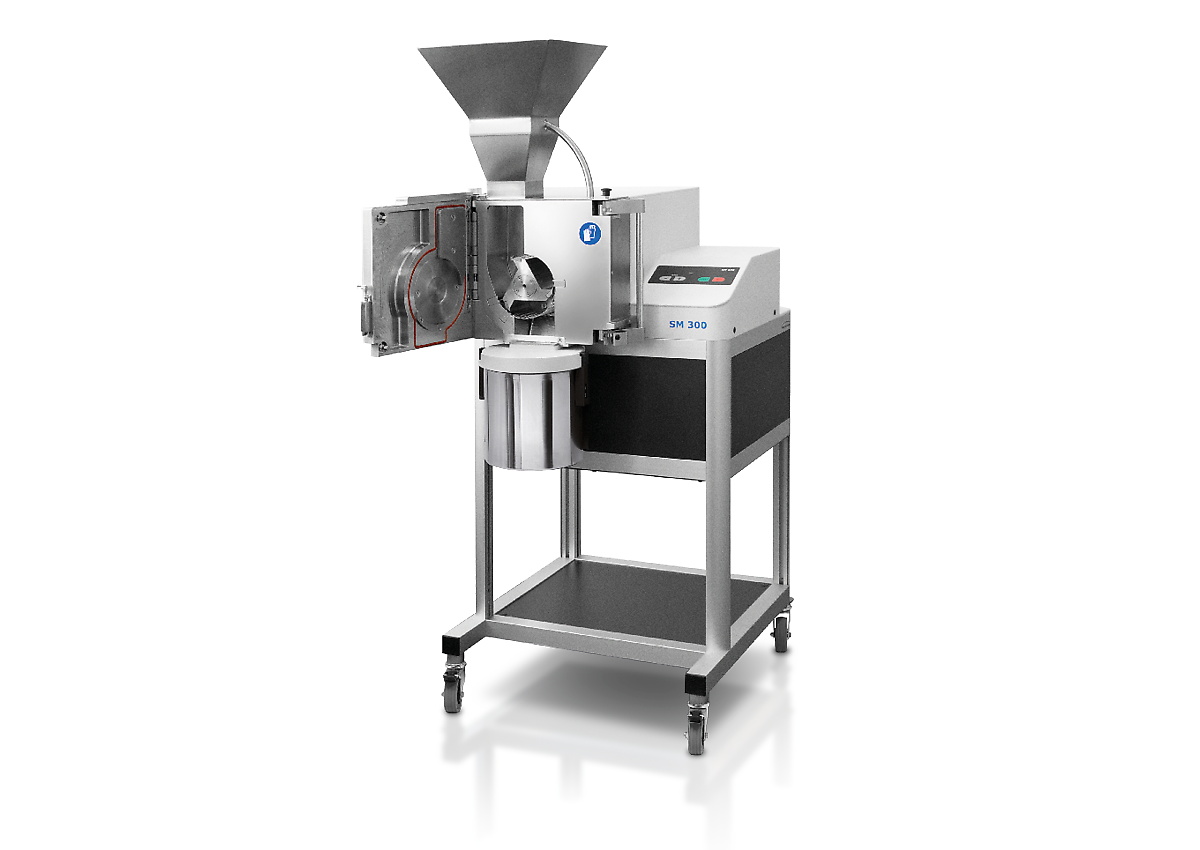

커팅 밀은 연질, 중-경질, 인성, 탄성, 섬유질 및 제품의 이종 혼합물의 분쇄에 적합합니다. 3 kW의 강력한 구동과 강한 토크 및 RES 기술이 장착된 커팅 밀 SM 300은 특별히 다른 커팅 분쇄기가 실패하는 거친 작업에 탁월합니다. 분쇄기는 100에서 3,000 min-1까지 다양한 속도 설정으로 응용 분야 요구 사항에 완벽하게 적용하는 것이 가능합니다. bottom sieve의 공극 범위는 0.25 - 20 mm로 사용 가능하며, 이를 통해 최종 입도를 결정합니다.
"It is a very robust mill that allows us to homogenize samples with a very uniform particle size according to the sieve used and very easy to use. Since it is a very robust equipment, as it is made to last, definitely I would recommend."
Jonatan Racancoj
Cempro-Proverde
"This mill is the work horse of the department. It can handle almost everything you want to put through it. Easy to take apart and clean. I have worked with other mills in the past and this one is by far the best."
Jason Roys
Covance
"Before our acquisition of the SM 300, we were using a VitaMix to convert structured components into powder. Of course, that took ages for larger batches of material. Now, with the mill, we are able to save on time and energy. It is a must purchase for any business that needs to cut, powder, mill, eviscerate, or otherwise reduce large particles in any way."
Major Hillmann
Epiceutical Labs
플라이 휠 매스는 SM 300이 단 한번의 작업으로 많은 시료를 분석 정밀도로 분쇄 할 수 있는 매우 강한 토크를 설명합니다 (RES 기술, 우측 그림 참조). 플라이휠 매스에서 파생 된 최대 출력은 특히 인성 시료를 분쇄할 때 잠재적인 막힘을 극복하는데 사용됩니다. 또한 RES 기술은 빠른 시료 공급을 가능하게 합니다.

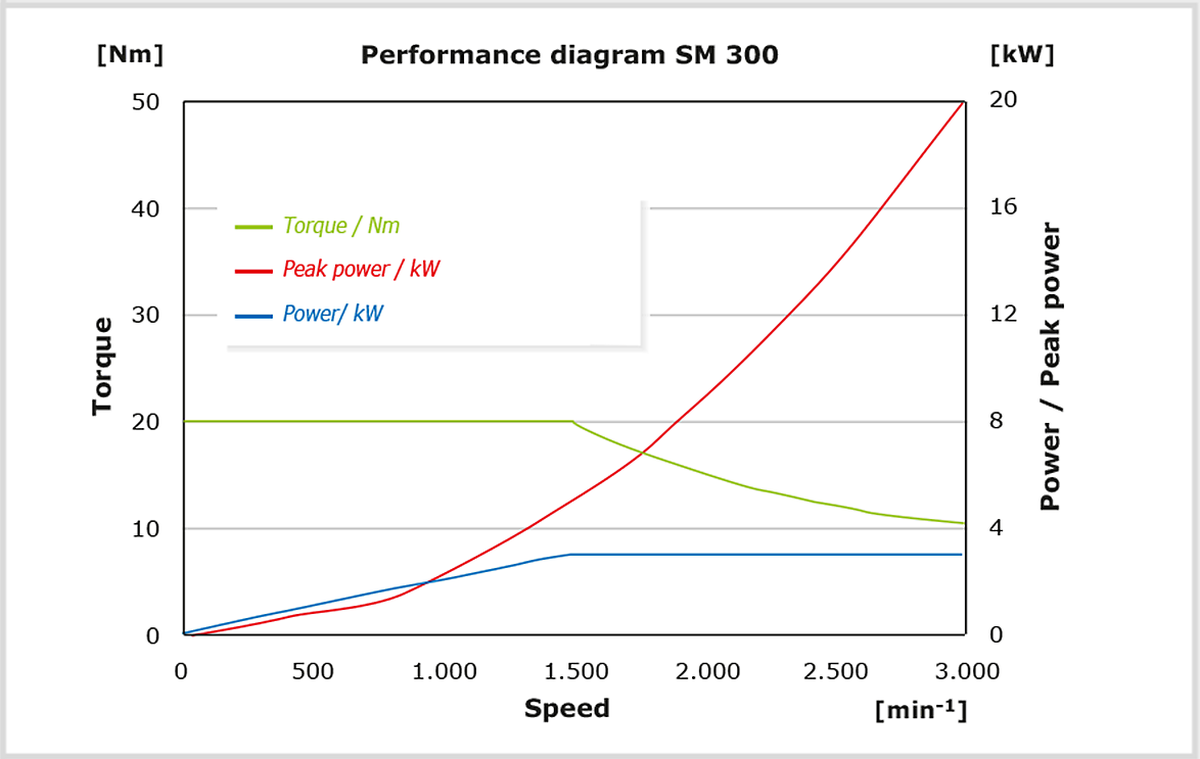

그림은 모터의 토크 (녹색)와 출력 (파란색)과 속도에 대한 순간 도달 가능 최대 출력 (빨간색)을 보여줍니다. 최대 출력은 전체 속도 범위 걸쳐 증가합니다. 즉, 높은 속도, 강한 출력은 순간적인 절단 효과를 발생시킵니다.
This video shows the amazing versatility of the SM 300 cutting mill, with a wide range of accessories including different hoppers, collection vessels and rotors to facilitate the feeding and collection of sample materials of different shapes, sizes and quantities. The variable speed allows the perfect cutting parameters to be selected, and the powerful 3 kW motor with RES technology gives the mill maximum pulling power.
Watch the video to see how the SM 300 handles these 8 applications with flying colours:
광 & 열 민감성 시료에 이상적

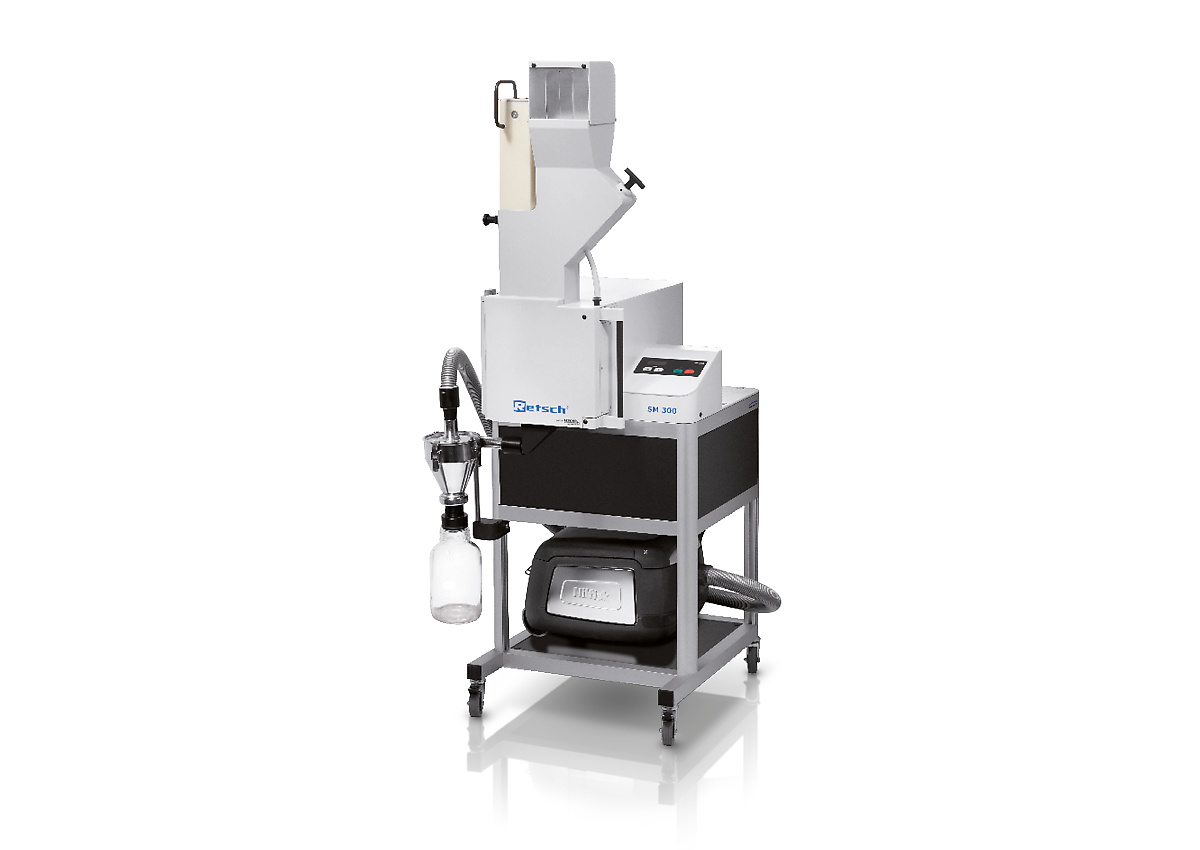

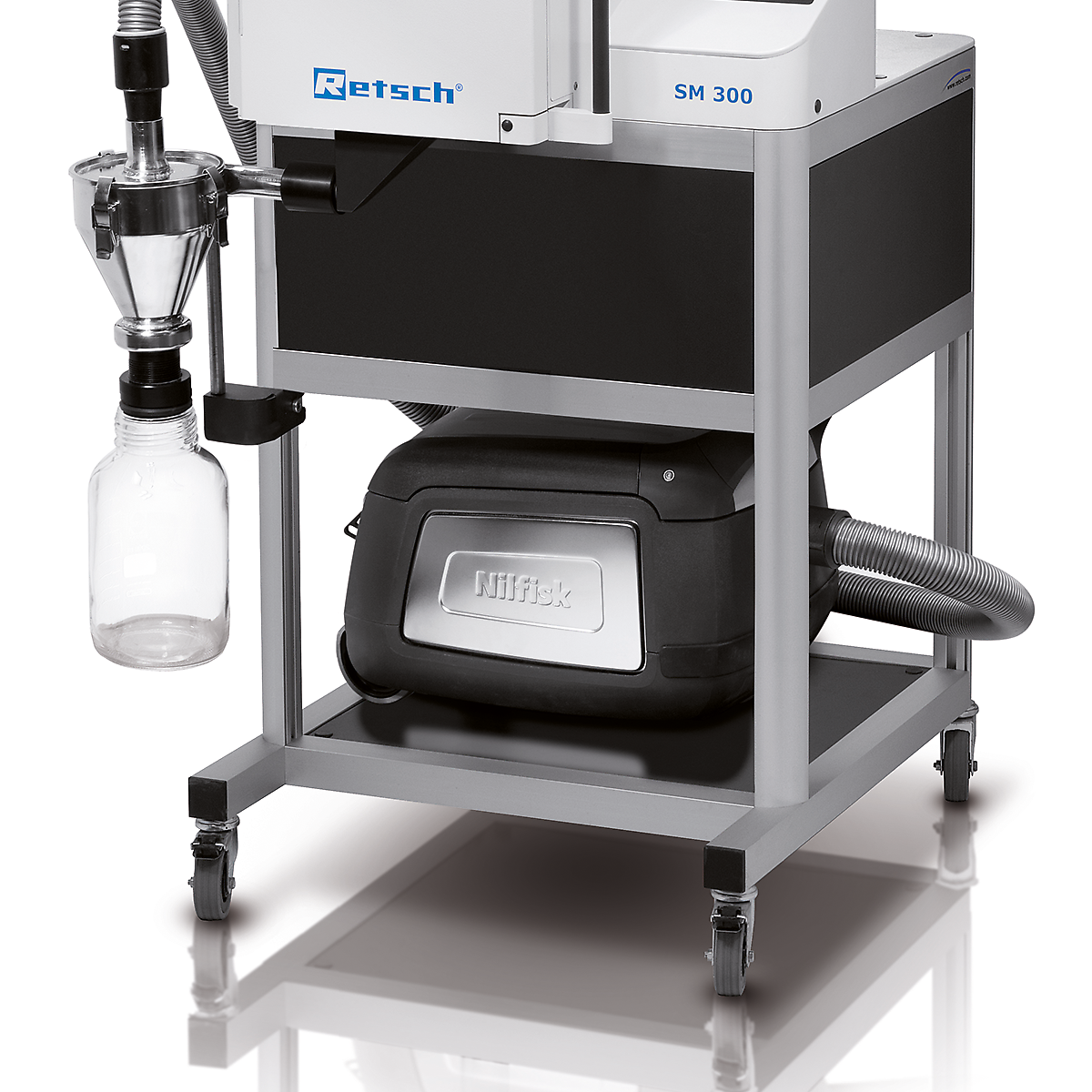

사이클론 흡입 조합 액세서리를 추가적으로 운영할 경우, SM 300은 저 밀도 또는 열 민감성 시료에도 적합 합니다.

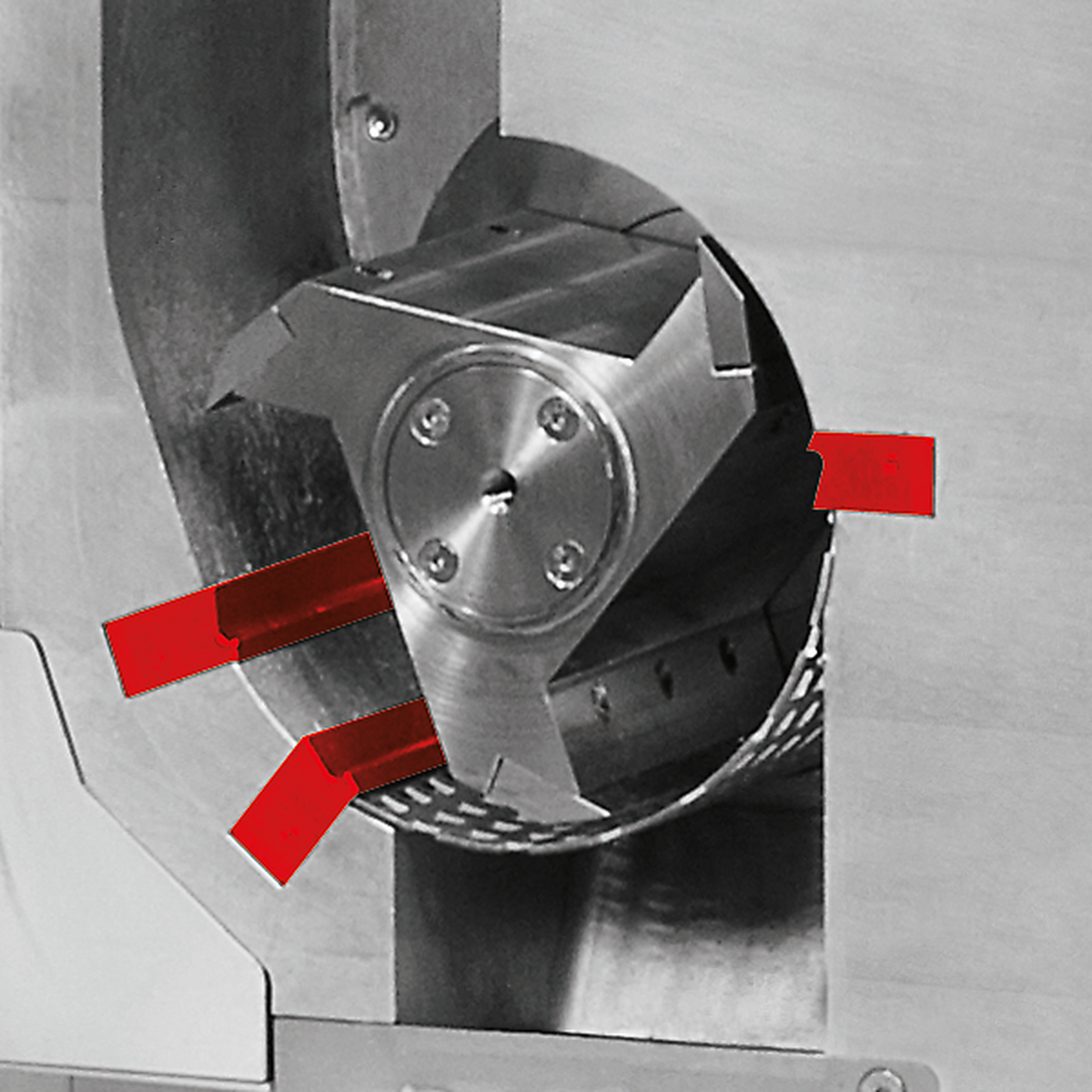

SM 300에는 절단의 횟수와 효과를 크게 증가시키는 이중 커팅 바가 장착되어 있습니다. 예를 들어 수평 로터를 사용할 경우 회전 당 18 번의 절단 효과가 발생됩니다.
SM 300의 작동은 매우 간편하고 안전합니다. Push-fit 로터와 bottom sieve는 별도의 도구 없이 쉽게 탈착될 수 있습니다. 안전 스위치는 문이 개방된 상태에서 제품이 작동되는 것을 방지합니다. 전자 안전 점검 장치는 모터가 구동 중일 때 문이 열리는 것을 방지합니다.
매끄러운 표면과 더불어 호퍼를 접어 분쇄실로의 완벽한 접근이 가능하여 분쇄기 세척을 매우 용이하게 합니다. 시료 조각이막는 것을 최소화 하는 bottom sieve의 설계도 세척을 용이하게 합니다.

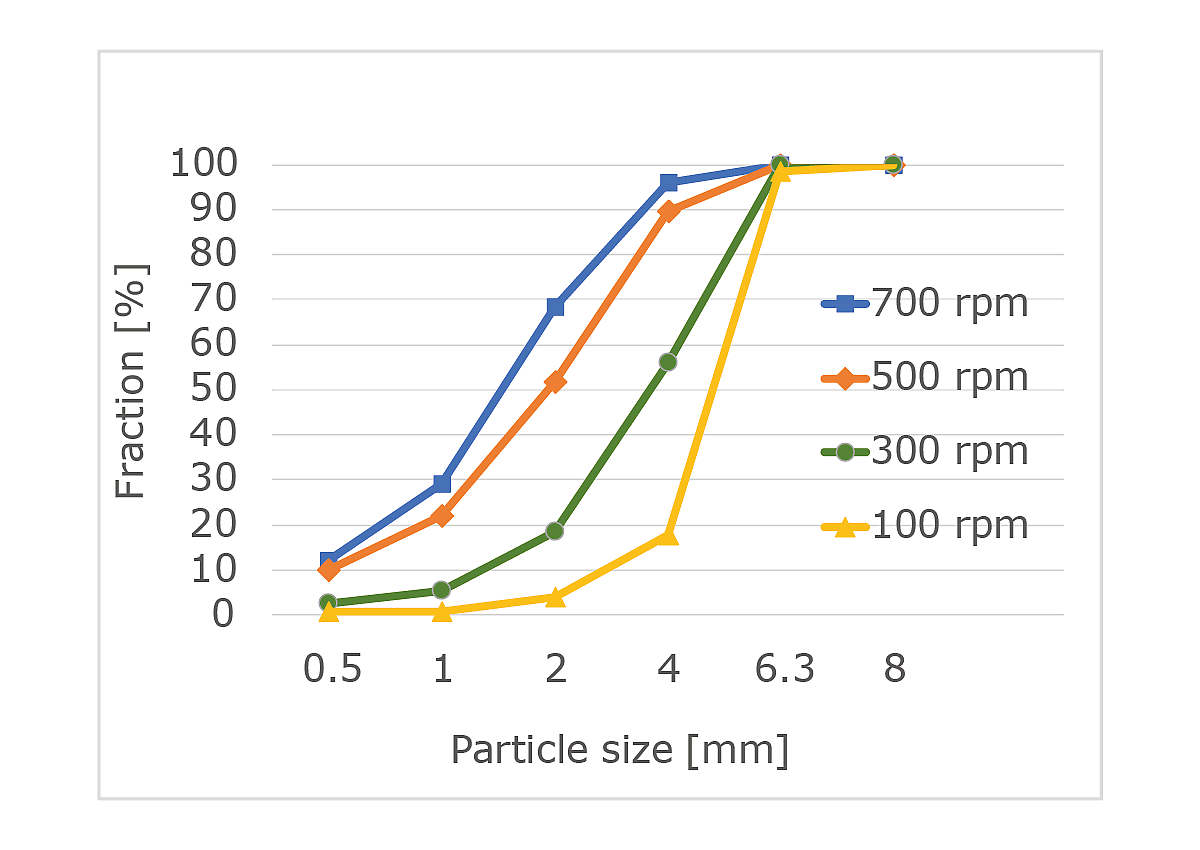

속도의 감소는 시료의 미분율을 감소로 이어지며 요구되는 입도 범위에서 더 많은 입자를 생성합니다. 특별히 이러한 응용 분야를 위해 SM 300은 최대 100 min-1까지 속도를 낮출 수 있습니다. 이는 열 민감성 재료의 분쇄에도 이점이 있습니다: 감소된 속도는 낮은 에너지 투입으로 분쇄 공정 중에 발생되는 열로부터 시료를 보호할 수 있습니다.

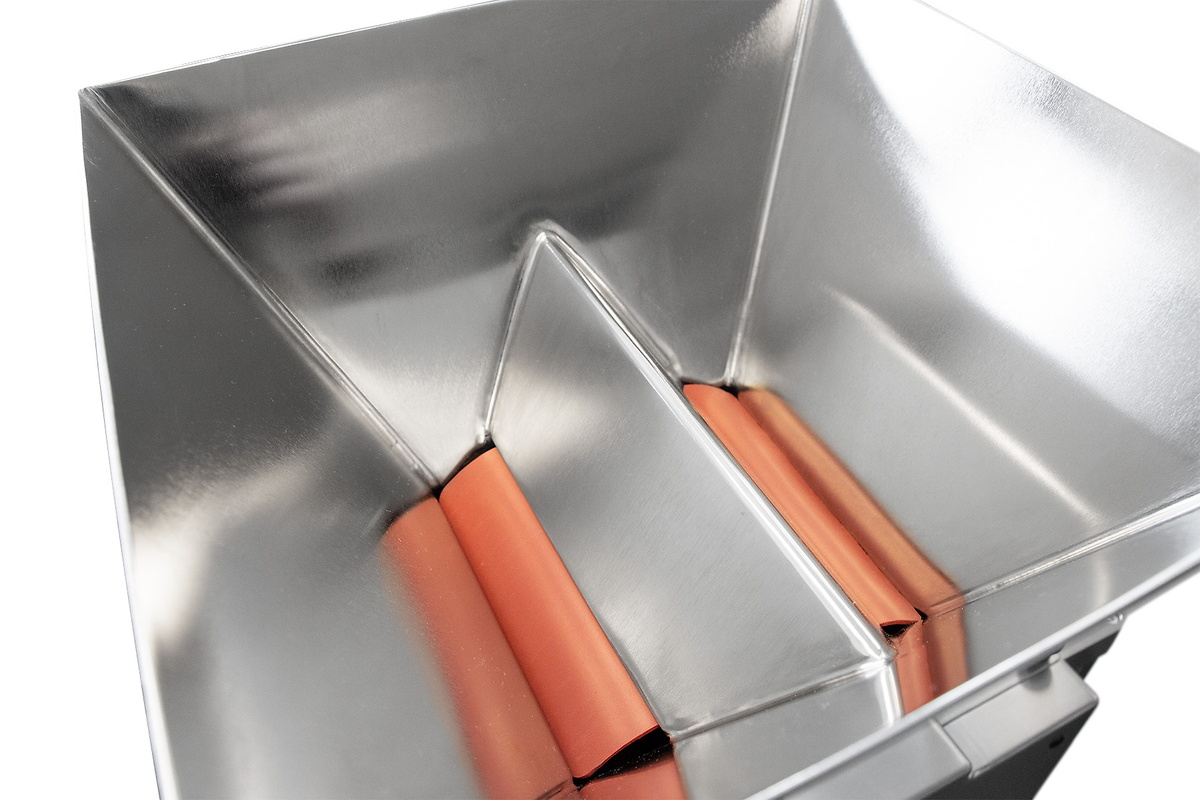

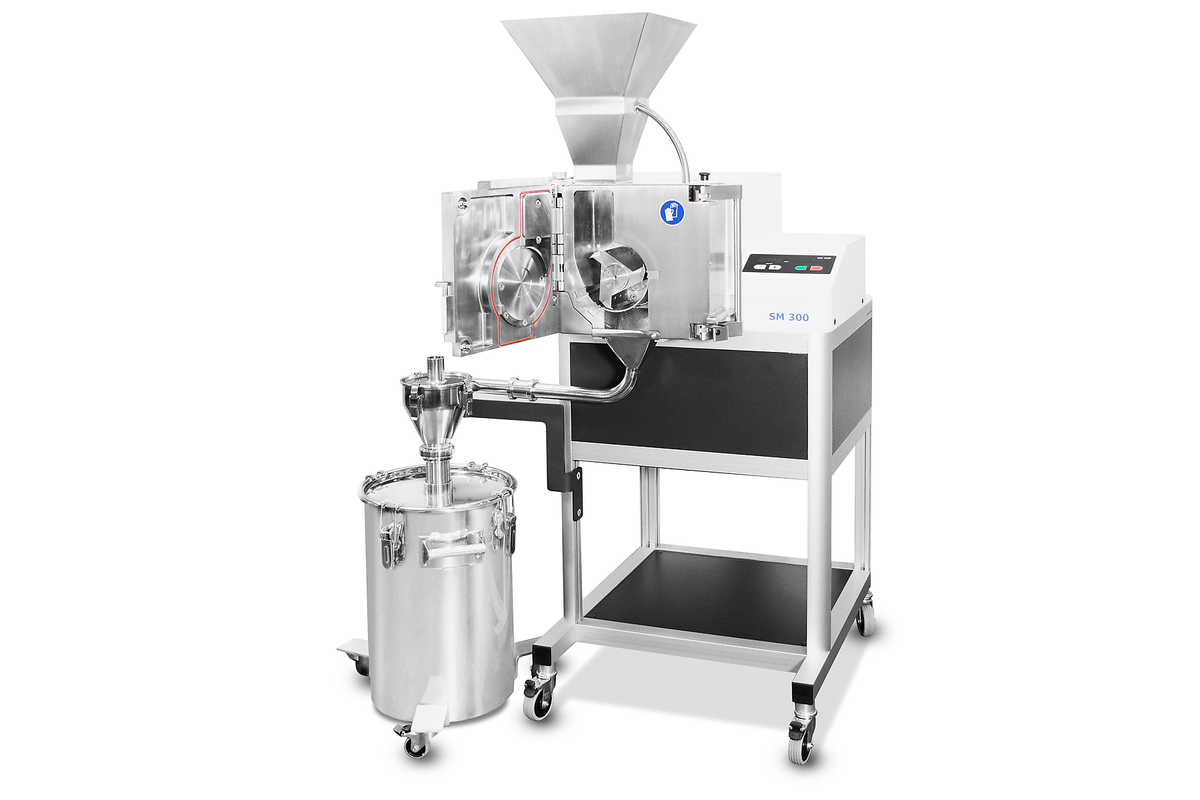

식품 또는 화장품과 같이 소규모 생산을 하는 응용 분야의 경우 SM 300은 스테인레스 스틸 316L foodGrade 버전으로 사용이 가능합니다. 제품에는 대마초와 같은 재료의 쉬운 투입을 위한 long-stock 호퍼가 장착되어 있습니다. 시료와 접촉되는 모든 부분들 (분쇄실, 호퍼, 수평 로터, bottom sieve, 시료 배출구 및 30 L 회수용기가 포함된 사이클론)은 316L로 구성됩니다. 단단하고 컴팩트한 시료의 절단을 위해 1.4122 스테인레스 스틸 칼날이 장착된 별도의 316 L 로터의 사용을 권장드립니다.

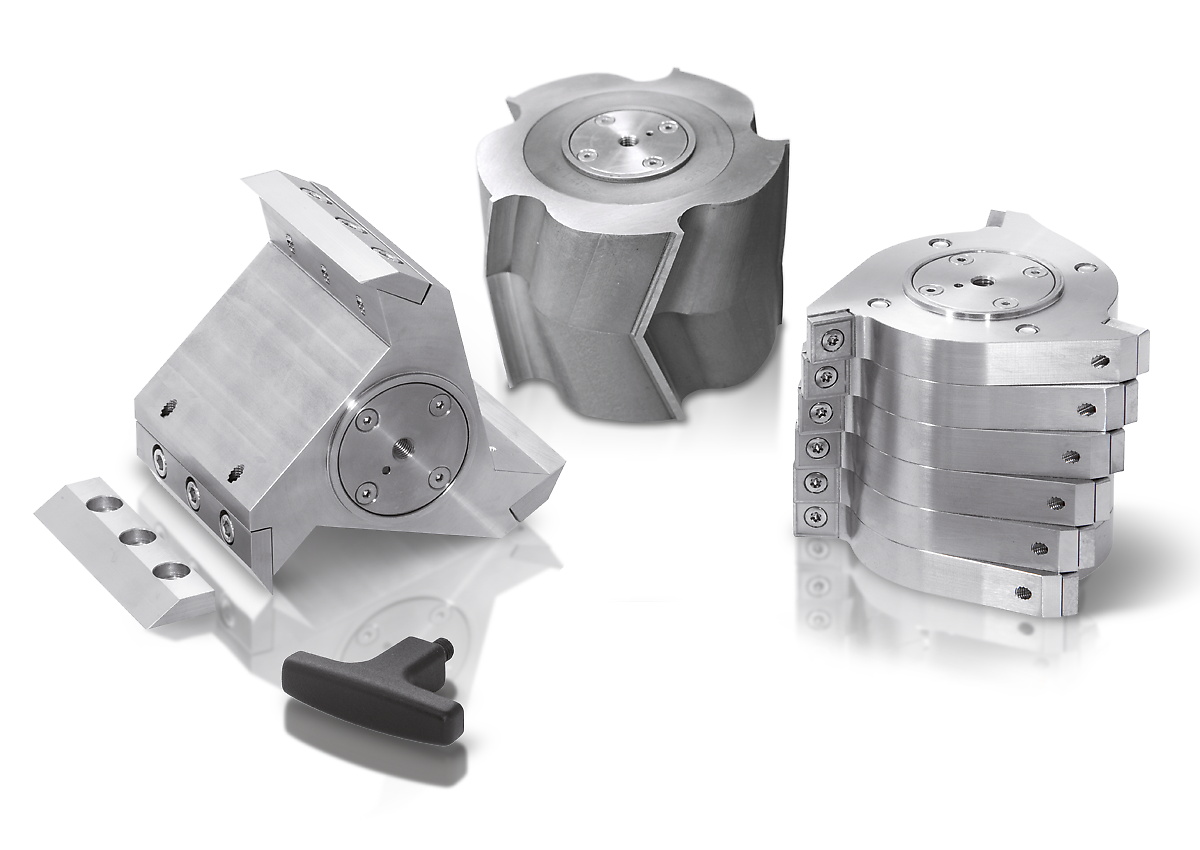

수평 로터, 6 디스크 로터 및 V 로터는 시료 특성 별 최적의 적용을 가능하게 합니다.

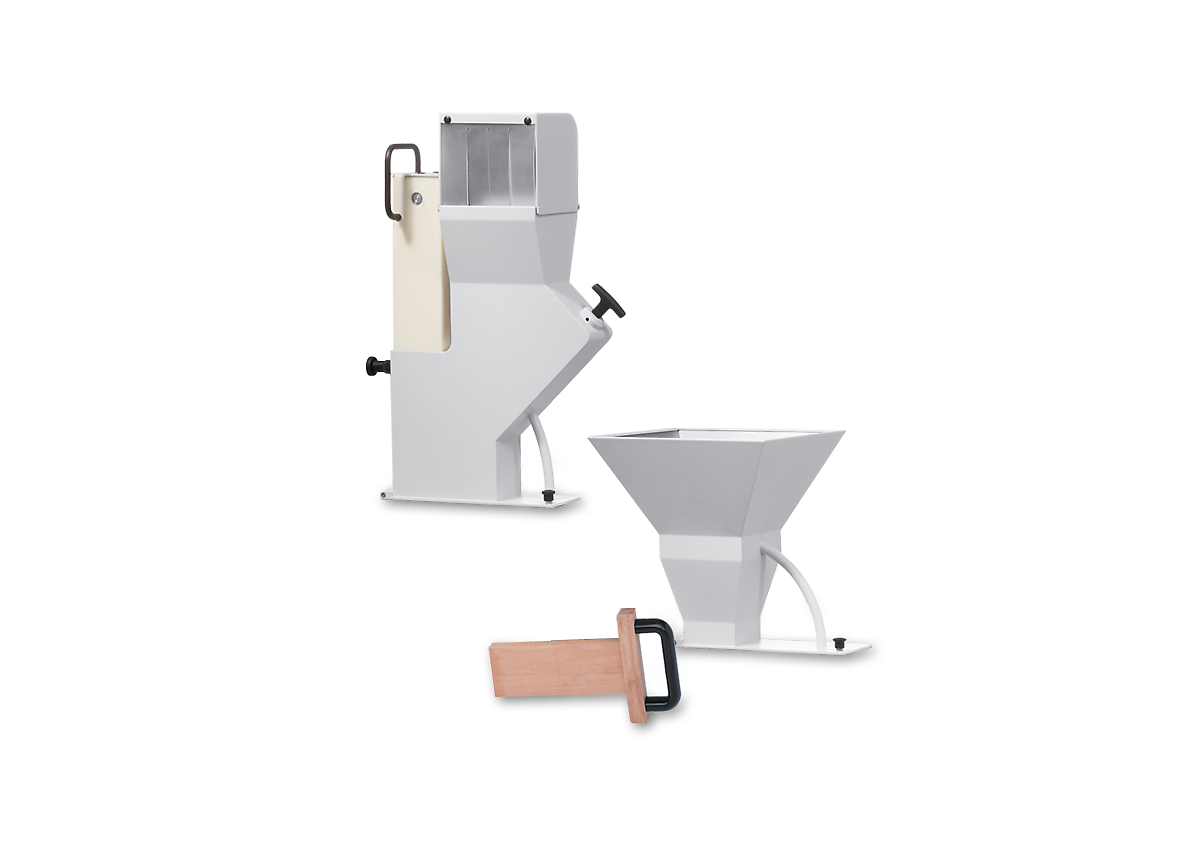

SM 300에는 대부분의 시료에 적합한 유니버설 호퍼 또는 긴 시료를 위해 특별히 설계된 long-stock 호퍼가 장착될 수 있습니다.

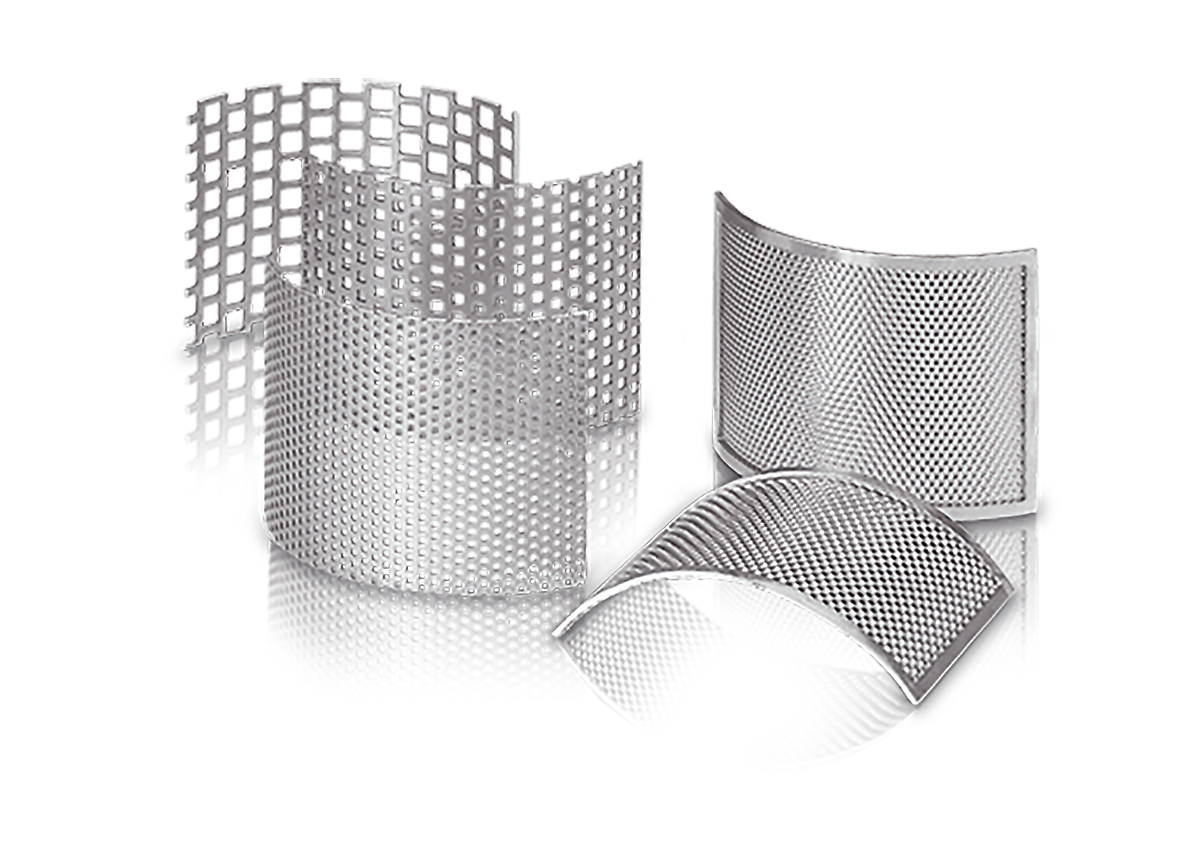

The bottom sieve는 스테인레스 스틸 재질로 되어 있으며 사다리꼴 및 사각형 공극으로 제작됩니다.
RETSCH 커팅 밀은 다양한 응용 분야에 적합합니다. 대표적인 재료로는 PET 프리폼, 알루미늄 슬래그, 동물 사료, 뼈, 케이블, 판지, 전자 부품, 사료 펠렛, 호일, 식품, 가죽, 갈탄, 이종 혼합물, 비철 금속, 종이, 의약품, 식물 재료, 플라스틱 장난감, 플라스틱, 폴리머, RDF, 수지, 고무, 향료, 짚, 직물, 폐기물, 목재 등이 포함됩니다.
물고기
우드
견과류
이차 연료, 바이오 연료
샘플 준비 작업에 가장 적합한 솔루션을 찾으려면 애플리케이션 데이터베이스를 방문하십시오.
Torrefaction is a thermochemical process carried out in the absence of oxygen to cause the partial decomposition of biomass. Water and volatiles are released from the biomass to leave a solid, dry material known as bio-coal. For some applications, bio coal can be used to replace traditional fossil fuels, thus helping to reduce CO2 emissions.
In this video, both RETSCH cutting mill SM 300 and the CARBOLITE GERO rotating tube furnace TSR have been used as a part of a torrefaction process to create bio-coal fuel.
The Verder Scientific companies provide solutions to support your process every step of the way, from sample preparation and analysis, to heat treatment, and more.
Our instruments are recognized as the benchmark tools for a wide range of application fields in science and research. This is reflected by the extensive citations in scientific publications. Feel free to download and share the articles provided below.
| 응용 분야 | 절단에 의한 분쇄 |
| 응용분야 | 농업, 생물, 식품, 엔지니어링 / 전자, 의학 / 제약, 화학 / 플라스틱, 환경 / 재활용 |
| 투입 시료 | 연질, 중-경질, 인성, 탄성, 섬유질 |
| 크기 축소 원리 | 절단, 절삭 |
| 최대 투입 크기* | < 60 x 80 mm |
| 최종 분말 입도* | 0.25 - 20 mm |
| 50 Hz (60 Hz)에서 속도 | 100 - 3000 min-1 |
| 로터 주변 속도 | 4.7 - 20.3 m/s |
| 로터 직경 | 129.5 mm |
| 로터 종류 | 수평형 로터 / 6-디스크 로터 / V-로터 |
| 투입구 종류 | 범용, long stock |
| 분쇄 도구 재질 | 스테인레스 스틸, heavy-metal free grinding 용 스틸, 탄화 텅스텐 |
| 분체 크기 | 사각 홀 0.25 / 0.50 / 0.75 / 1.00 / 1.50 mm 원형 홀 2.00 / 4.00 / 6.00 / 8.00 / 10.00 / 20.00 mm |
| 수집 용기 종류 | 수집 용기 5 l / 선택: 30 l 수집 장치 0.25 / 0.5 l 사이클론-흡입 조합 (0.25 l - 30 l) |
| 구동 | 주파수 변환기를 가진 3상 비동기식 모터 |
| 구동 전력 | 매스 플라이 휠 28.5kg로 3 kW |
| 전원 공급 데이터 | 다른 전압 |
| 전원 연결 | 단상 |
| 엔진 브레이크 | 가능 |
| 안전 보호 코드 | IP 20 |
| 폭 x 높이 x 깊이 닫혔을 때 | 576 (개방 시 1080) x 1677 x 750 mm (베이스 프레임 및 범용 투입구 포함) |
| 중량 | ~ 160 kg |
| 표준 | CE |
Cutting Mill SM 300의 분쇄는 절단과 절삭력에 의해 발생됩니다. 시료가 로터와 접촉 후 하우징에 삽입된 고정 double acting cutting bar와 날 사이에서 분쇄됩니다.

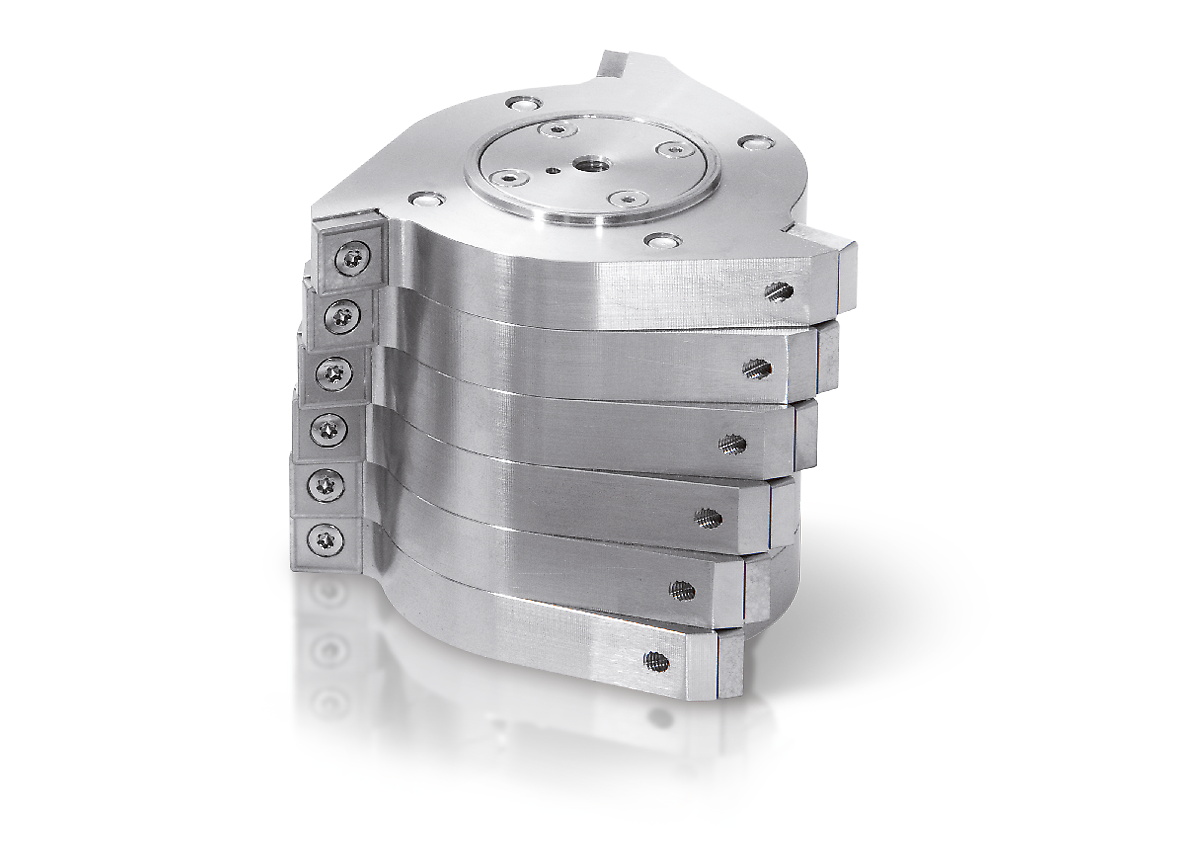

6-disc 로터는 나선형으로 배열된 가역 가능 hard metal plate가 배치되어 순차적으로 절단됩니다.
Parallel section 로터의 날은 강력한 절단력으로 분쇄를 수행합니다. 구동 축에 탑재된 대형 플라이 휠 (RES technology)은 SM 300의 뛰어난 성능을 제공합니다. 100 에서 3,000 min-1의 가변 속도로 SM 300은 다양한 응용 분야에 쉽게 적용될 수 있습니다.
기술적 변경 및 오차가 있을 수 있습니다
